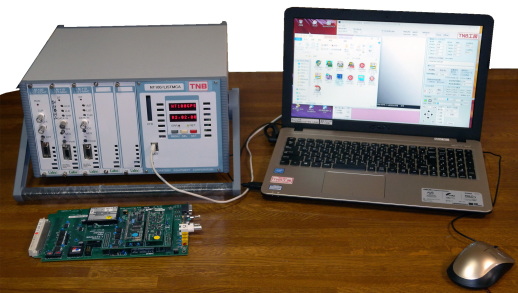

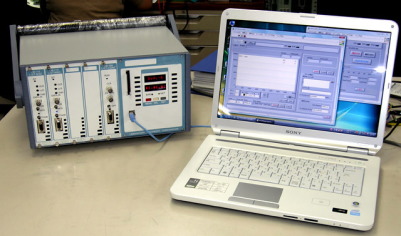

TNB-100シリーズ


TNB-100シリーズは、ネットワーク接続で、ユーロ規格4Uサイズの測定器です。
マルチパラメータ装置をべースにした、応用システムを多く開発しています。
基本回路は、発生する時間とエネルギーを時系列に出力するTimelist modeの
マルチパラメータです。

TNB-100PX  海外・国内の大学、研究所に納入している、PIXE測定を利用した元素マッピング測定に特化した
装置です。
4096 × 4096マトリクスでイオンビームを4CHのDAコンバータで走査して入って来るエネルギー値で、
同時に多元素の分布図を作成します。

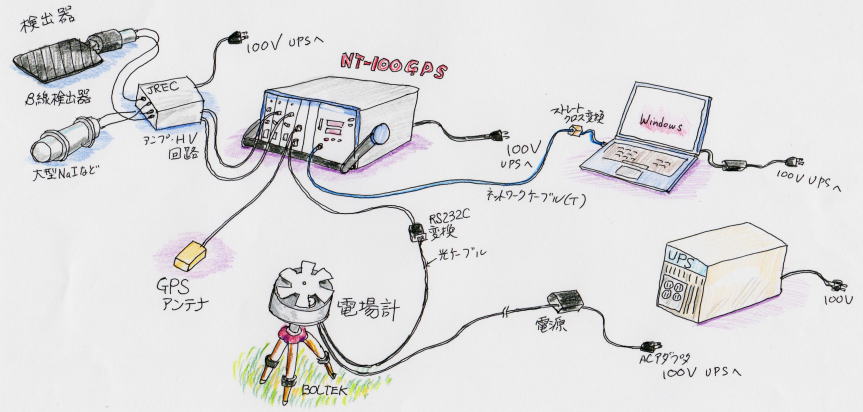

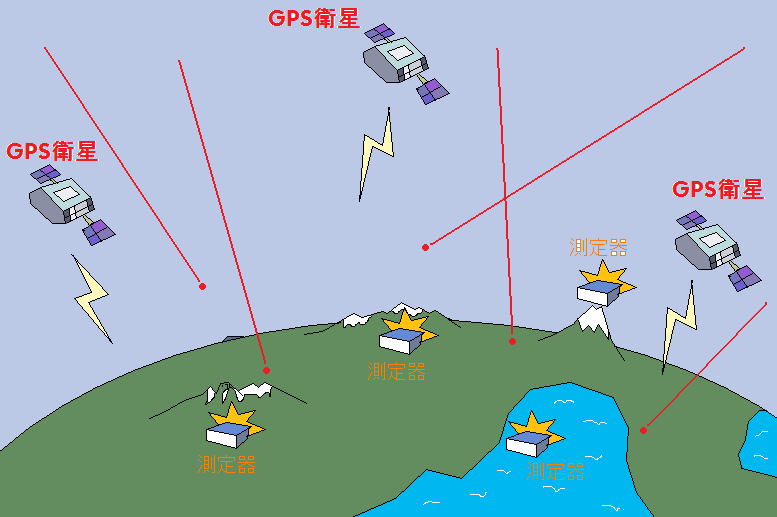

TNB-100GPS  マルチパラメータにGPSを搭載したシステムです。
GPSを付けた目的は、航空機、山頂、地上、船舶などで、同時に測定する時、実時間をGPSで
統一させるためです。 大気内で起こる事象、大気と宇宙の境目で起こる事象を、広い広大な空間内の
あちこちにTNB-100GPSを置いて措定して、測定します。
放射線データや電場、磁場などをGPS時間で、同期させて分析します。
 TNB-100CRI 臨界・未臨界実験のデータを収集するシステムです。
実験原子炉や、DD,DT反応中性子を利用した、臨界実験に特化しています。
TNB-100PIA  ファイマーα、ロシアンα法など、事象と事象の発生時間の間隔時間の分析や、一定時間の発生数を
元に分析する測定に特化しています。
事象と事象の間隔時間と発生率は、短いほど、指数関数的に多くなります。 もし自然法則の確率から
逸脱した事象が紛れ込んている場合、分散により、抽出できたりします。
 TNB-100SC この装置は、マルチパラメータとは別物です。
原子炉の事故前から、炉内の色々な部署で、放射線モニタを時系列に記録して、リアルタイムに
ネットワーク回線で読み出す監視システムを納入していました。 事故後ALPS評価システム当を
納入。 総合的な、ネットワークモニタリングを簡単に構築できます。

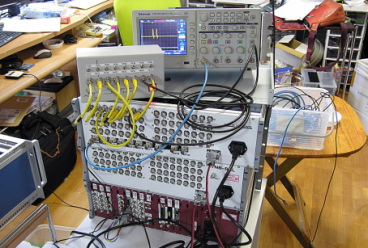

写真のポータブルシステムの場合120個の検出器の信号を計数できます。
さらに大きなシステムの場合は、TNB-100SCを複数台設置します。
特注システム  TNB-100の、これっぼっちの特注システムはTNB-10として納入していましたが
別途TNB-10シリーズを製品化したため
混乱するため特注システムもTNB-100として
サブタイトルを付ける、またはTNB-120とすることにしました。

2018年版のTNB-100は、表示器をTNB-10と共通にします。
スイス製ELMAケースの両端の本体に取っ手のついた4Uケースに変更します。
ポータブルサイズ、アドバンスサイズ、EIAラックの3タイプにします。

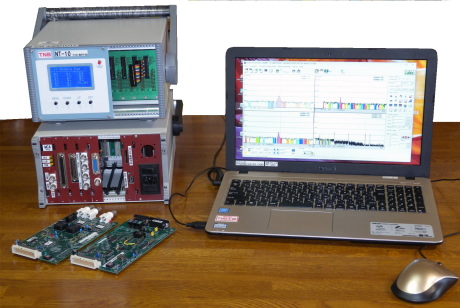

TNB-10シリーズ



TNB-10シリーズは、ユーロ規格3Uサイズの測定器です。
小型の電子基板を自由に組み合わせて、利用者の専用の測定器を作ります。
TNB-100よりコンパクトですが、EIAラックマウントケースもあります。
USB接続で、測定モジュールも豊富です。
スイス製ELMAケースの両端の本体に取っ手のついた3Uケースに変更します。
ポータブルサイズ、アドバンスサイズ、EIAラックの3タイプにします。

小型なながら、大変汎用性の高いシステムを安価に構築できるのが特徴です。
一台のTNB-10には最大で15モジュールを搭載できます
より大きな装置にする場合は、TNB-10を複数台使います。

MCA、MCS、24CHタイマースケーラー、4CHモータコントローラー、汎用IO(ロジック、接点)
高分解能4CH DAC、高分解能4CH ADC

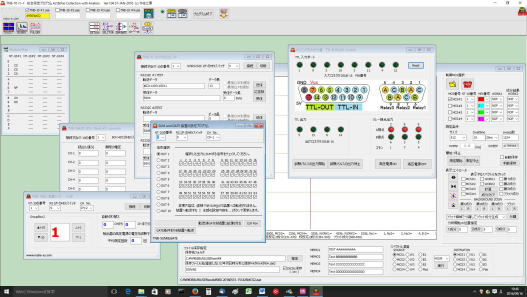

パワフルで、簡単なDLLライブラリを使い、容易にソフトウェアを開発できます。
PCソフトウェアまで、開発して、納入即実験といった事を可能にします。









昔の質の良い米国製のADCが、
研究室の角に
眠っていませんか?

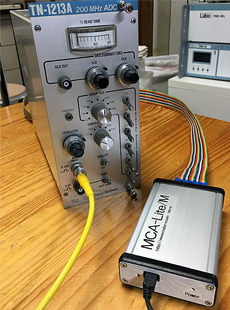

写真はTN1213A ADCに当社MCA-LiteM
をつないでMCAにします。
10万円以下の予算で、
分解能の良いMCAを構築可能です。
CANBERRA トレイコアノーザンなど

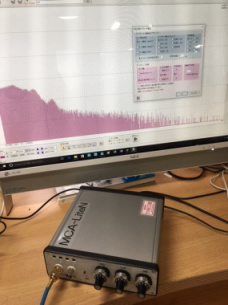

MCA-Lite TNB-10シリーズ共通の操作性の
ソフトウェアを提供しています。







MCAを複数台購入するといった時に
安価なMCAです。
シンチレータ検出器などに利用可能です。
実売価格12万円
ソフトウェアでは、同時に5台まで、
自動測定できます。

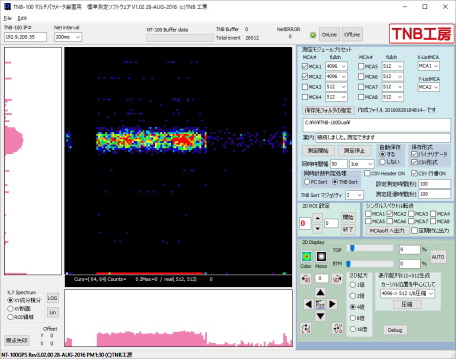

二次元測定









核反応コントロールと測定を同時に行うシステム



多CH FAST-MIN信号モニタ装置









核反応を起こしてデータ収集する総合システム

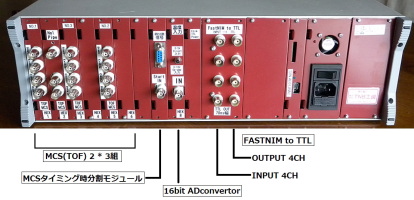

TNB-10型のマルチパラメータ装置
