TNB-10 TOF Lite 安価に、TOF測定器を構築します。
	TNB-10についてはここ

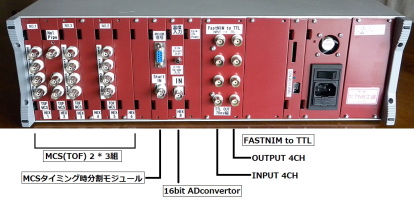

TOF測定に特化した、マルチストップ(8192stop)TDCです。 機能  性能  備考  X軸幅   512,1024,2048,4096,8192ch    24bit/ch の計数容量 時間分解能  最少30nsec 単位10ns,us,ms  dowelltime 24bit 設定  入力信号  Start, Ext-Clock, Data TTL 20nsec以上のパルス幅で動作   Start周波数 Max 100KHz   発生データ量が多いと、overflow 並列測定機能  TOFモジュールを組数台使い高速化  ベットパイプライン制御モジュールを利用する   Fast-NIM対応 Fast-NIM to TTLモジュール 別売4CH 変換モジュールを利用する  同期測定 1  4軸モータ制御でStep駆動  試料やグレーティング等を回転させる  同期測定 2 Massマグネットなどのstep制御  DAC16bitにより、様々な制御と同期する  AD取り込み  実験中の電圧を取り込む  温度、ビーム量等を取り込める  スペクトル 1  単体TOFスペクトル     スペクトル 2 TOFスペクトルの、任意の元素の強度   同時に8元素のトレンドグラフを作成可能

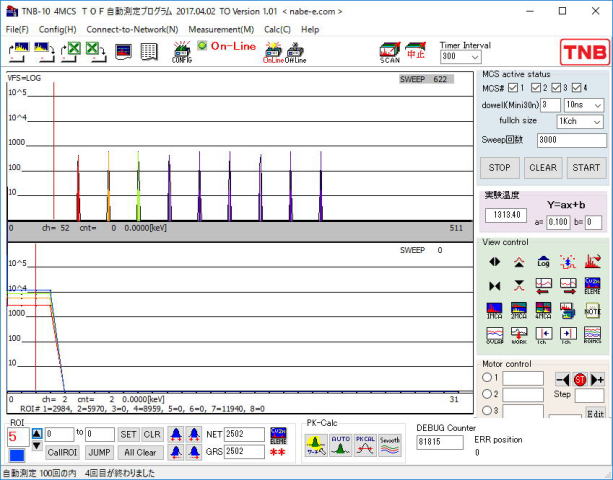

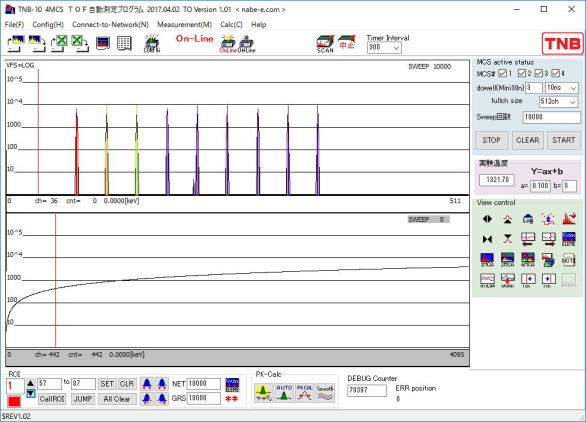

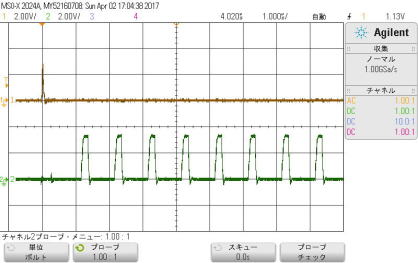

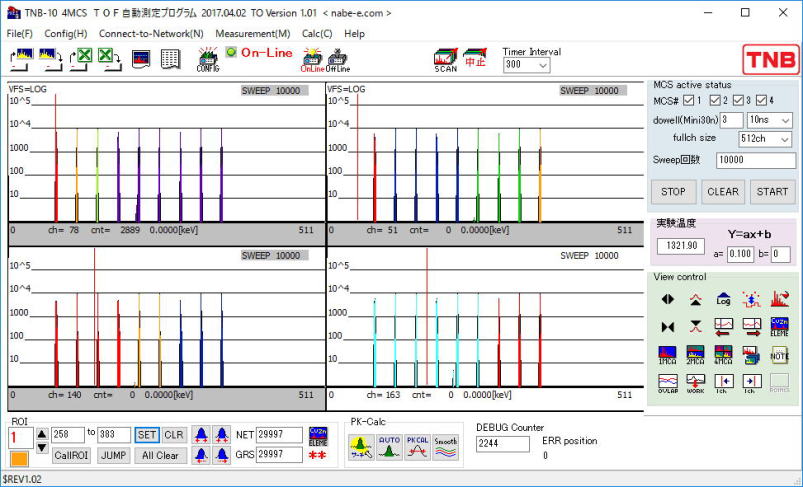

試験データ　上:Start信号50nsec幅　　下: TOFデータ200nsec幅 1ch 30nsec で測定したTOFスペクトル、 同時4台測定例

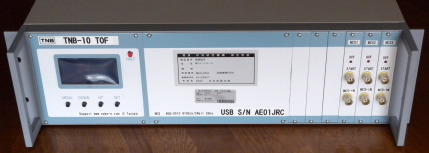

価格(直販価格) TNB-10本体装置　ポータブル  　\350,000    TNB-10本体装置 EIAラック式 \400,000   TNB-10TOF Lite　1台 \200,000  標準基本ソフトウェア (Windows) 無償  最少システム  55万/65万円      OPTION    同期　16bit ADコンバータ  \60,000   同期4CHパルスモータコントローラー \160,000  同期4CH 16bitDAコンバータ(±10V)  \160,000  同期3CHタイマースケーラー  \80,000  4CH FastNIM to TTL変換  \80,000   並列測定時分割パイプライン装置 \80,000       特注ソフトウェア作成    標準ソフトの改良 10万～30万円   専用ソフトの開発(TOF標準ソフトで十分です) 別途見積      注意　パルスモータのドライバ回路は含まれていません。 実験システムに合わせた、既存のドライバとモータに接続する場合、新しくドライバ装置を 納入する場合は、別途費用が発生します。 実験環境に合わせた、モータドライバもいくつかの標準型をサポートしています。 モータ駆動に関しましては、ゴニオメータ、加速器、原子力分野、全国へかなりの実績があります。　 TNB-10システムは、極限まで、価格を抑えた、直接販売製品です。

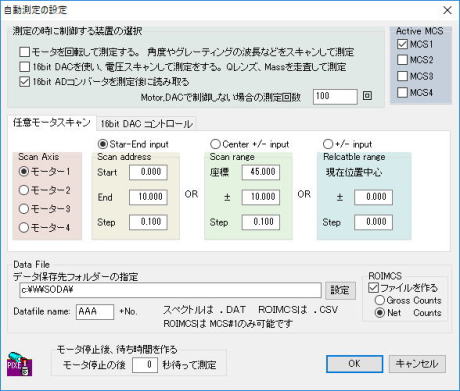

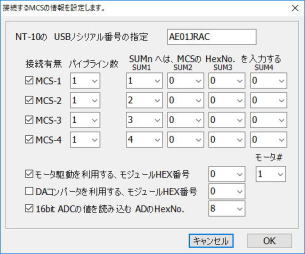

環境の設定 搭載する、測定モジュールは、個別に0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,Fのどれかを 電子基板上のロータリースイッチで設定します。 環境設定では、それぞれの測定器に設定したHEX番号を指定します。 例では、同時に4個のTOFスペクトルを測定する指定です。 設定が終われば、即手動で測定ができます。 同時に測定するMCS(TOF)装置番号を選択して スペクトルのX軸の時間分解能を指定し、スペクトルサイズ(512,1024,2048,4096,8192)を指定 TOFのキッカーパルス(start信号の数、sweep数)を何回分測定するかを決め ボタンをクリックすると、測定ができます。 測定したスペクトルは、バイナリ形式、CSV形式で、保存できます。 自動測定・自動保存と感心領域ピークのトレンドグラフの作成 手動測定で、TOF測定を行い、気になる元素ピークなどにROI(感心領域)を設定します。 　　ROI#1番のピークを指定する 　　指定すると、ピークがROIのカラー1番は赤色に ねりつぶされます。　　　　　　　　　　 自動測定ダイアログで、自動測定条件を入力します。 測定データには、入力したファイル名 例では"AAA"に測定番号の連番を付けて 自動的に保存されます。 最大8個までのROI領域の強度分布(トレンド)グラフをつくるために ROI領域のバックグランド Gross / Net を指定します。 これで [ OK ]ボタンで、自動測定が開始されます。 実験中に、様々なスペクトルの表示ができます。 トレンドグラフは、CSV形式をサポートしているソフトEXCEL等で直接読み込めます。 　ボタンを押すと WORKスペクトルに、ROIトレンドグラフが表示されます。 TNB-10　TOF　システムは 最少価格 \550,000で、納入した時から、即測定ができます。 TNB-10システムの性格から、全く別の実験様にも利用できます。 将来の拡張を考えた実験などに、威力を発揮します。
