26-MAR-2024








マルチチャンネル・アナライザ( MCA )

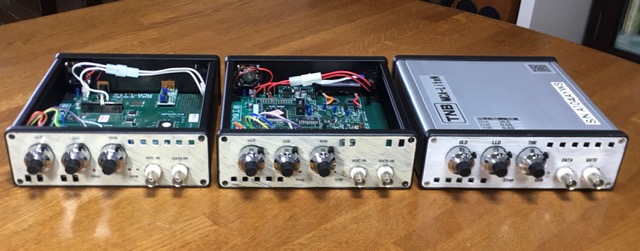

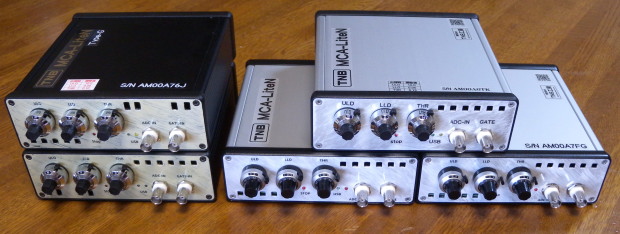

  安価なMCA
1024ch幅の標準MCAです。
(4096chバージョン Type-G)

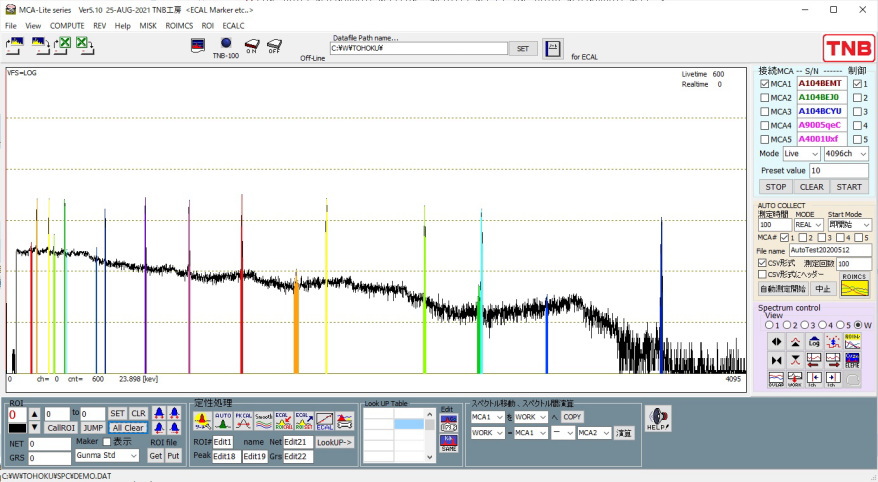

ソフトウェア
  MCA-Liteシリーズ共通

価格 180,000円 (Type-G 25万円)

    最新マニアル R5.16
 詳しい説明

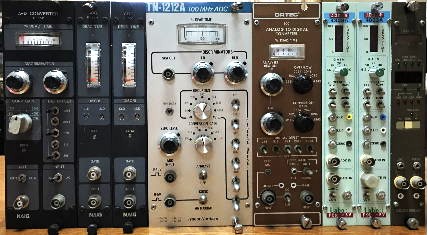

   NIMタイプのアナログADCと接続する
小型のMCA
写真は、TN-1213A ADCと接続した例

ソフトウェア
  MCA-Liteシリーズ共通

価格 100,000円

    最新マニアル R5.16
 詳しい説明
  TNB-10 MCA
TNB-10へ組み込むMCA
4Kch MCA
PIXE RBS 4サイクル 単結晶測定
などに組込むモジュール


価格 300,000円 (モジュール単体)
 詳しい説明



最新版 ソフトウェアをダウンロード
現在のR5.15.exe などの実行フォルダへCOPYして、拡張子 .eee を .exeに変更して実行します。

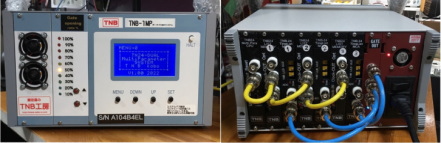

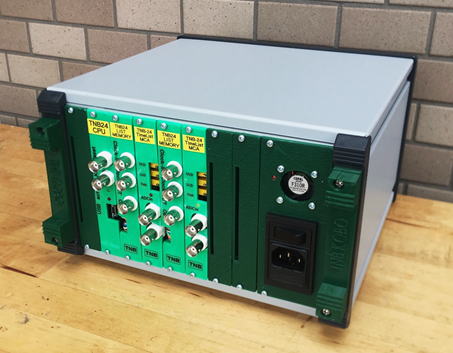

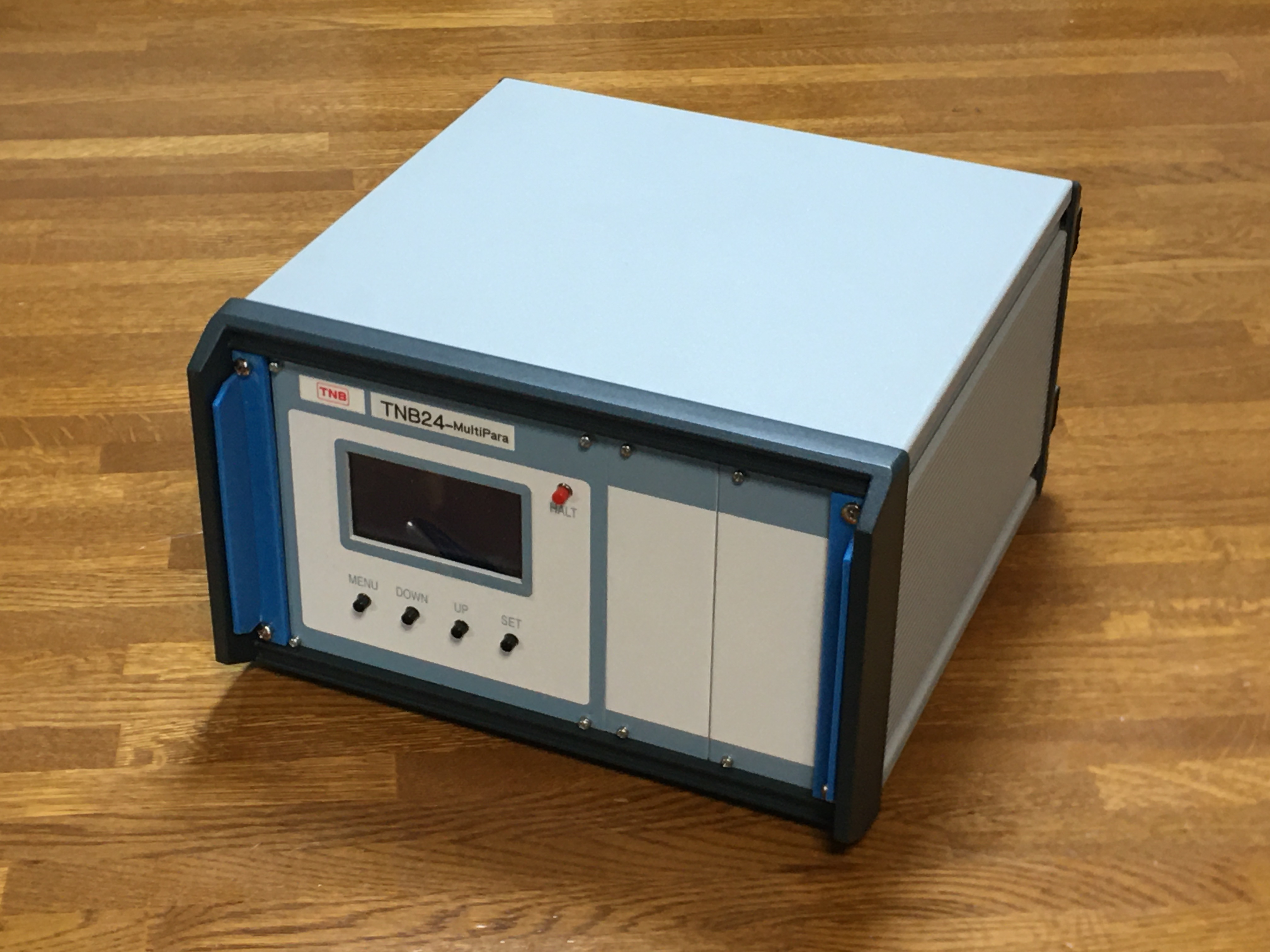

TNB-24 マルチパラメータ

ソフトウェア機能追加しました。 Ver1.01 26-MAR-2024 バージョンです。

追加変更内容

● event時間の分解能 10nsec と1μsecにしました。
● 外部TRIGによるevent時間のリセット測定の組み込み
外部TRIGの場合は24bit時間、1usecの時16秒でMax ノーマル測定は64bitほぼ無限。
● 取扱説明書の更新
更新ソフトダウンロードは、ご連絡ください。 NTT ギガストレージを経由して、ダウンロードできます。




エネルギー分解能 4096ch
最大パラメータ数 7
USB経由で読み出した場合、最大計数率 5Kcps (統計的なテータ発生の場合 Gate処理で50kcps)
記録データ 時間(10nsec or 1usec 精度)64bit整数化して記録 エネルギー4096ch
TOF mode (EXT_reset, Start trig)の場合event time = 24bit

2024年 新価格
パラメータ数   定価
 2   950,000円 (本体35 controller 20 listmca 40)
 3 1,150,000円 (本体35 controller 20 listmca 60)
 4 EIA19インチラックケース 1,350,000円
 5  EIA19インチラックケース 1,500,000円
 6  EIA19インチラックケース 1,650,000円
 7  EIA19インチラックケース 1,800,000円
 ソフトウェアは価格に含まれています

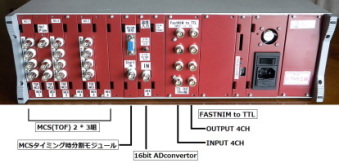

4,5,6,7パラメータの場合、EIA規格のラックマウントケースになります。
電子基板、ケースの寸法はEIA規格です。ユーロ規格ケースで納入します。

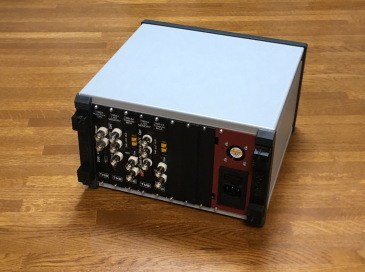

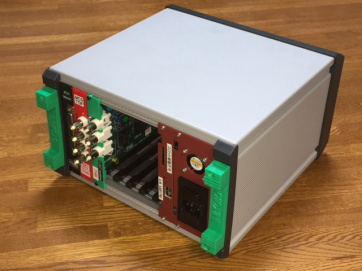

2024年型のケース リアパネルは全面ABS樹脂の3Dプリンタで作成

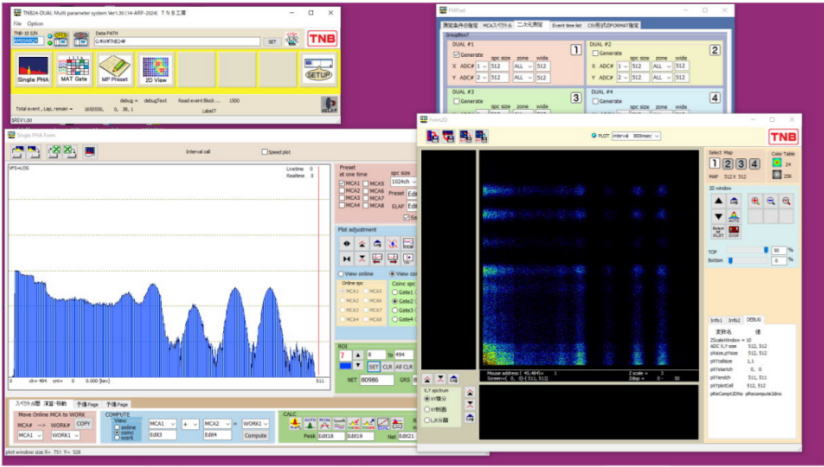

コンパクト2パラメータ専用装置 DUAL-Lite

  開発中



価格 70万円(プロトタイプ製品)
(価格にソフトウェアは含まれています)
ADC1024ch(Max4096微分直線性が悪くなる)
2D 領域  1024 × 1024 マトリクス
コインシデンス分解能 50nsec

注目部分を選定するOffset amp 検討中。
(例えば 511 keV 付近や、Co60のカスケード領域を拡大するアンプ)

近日発売


二次元測定に特化した専用測定器

国内メーカーのケースを利用、内部骨組みは3Dプリンタで作成、価格を押さえた設計です。

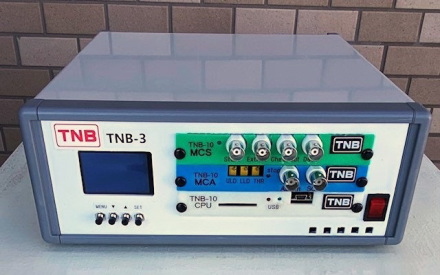

TNB-3
TNB-10のコンパクト製品
搭載モジュール 2module 3module をサポート



TNB-10のモジュール数を 2枚 または 3枚搭載するケースの製品
TNB-10より 15万円安く価格を押さえられる。

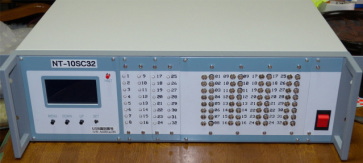

24CH / 48CH / 72CH タイマースケーラー や モニタリングシステム

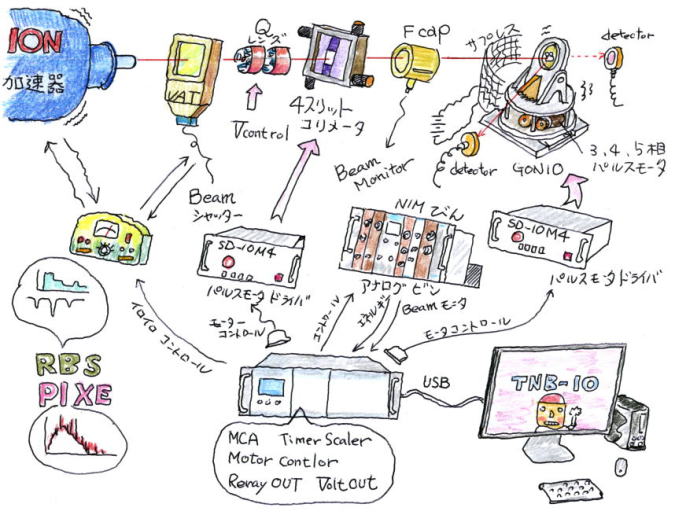

4サイクル、θ-2θスキャンによる測定 (MCA, スケーラー module) with 4 Motor controller


価格例
システム名  組込モジュール 価格  標準ソフトウェア
価格に含まれる

専用ソフト開発
の場合30万から
  4サイクルゴニオメータ用
 RBS測定など
本体              200,000円
4モータコントローラー     150,000円
3CHタイマースケーラー    150,000円

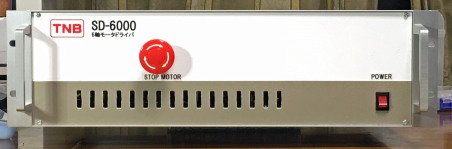

4モータードライバ装置    400,000円
 900,000円
蛍光X線ゴニオメータシステム
X,Y 2モータの場合
本体              200,000円
4モータコントローラー     150,000円
MCA              250,000円
4モータードライバ装置    250,000円
 850,000円
その他のモジュール
  4CH 16bit D/A 変換 .... 電磁石の制御など
  8CH 16bit A/D 変換 .... アナログ電流、電圧などの読み込み
  複合インターフェイス(リレー接点、TTL/3.3V パラレル I/O
  利用者専用の回路設計
  詳しくはTNB-10モジュールを参照ください。

詳しい説明








応用製品
XYステージスキャンによる元素マッピング

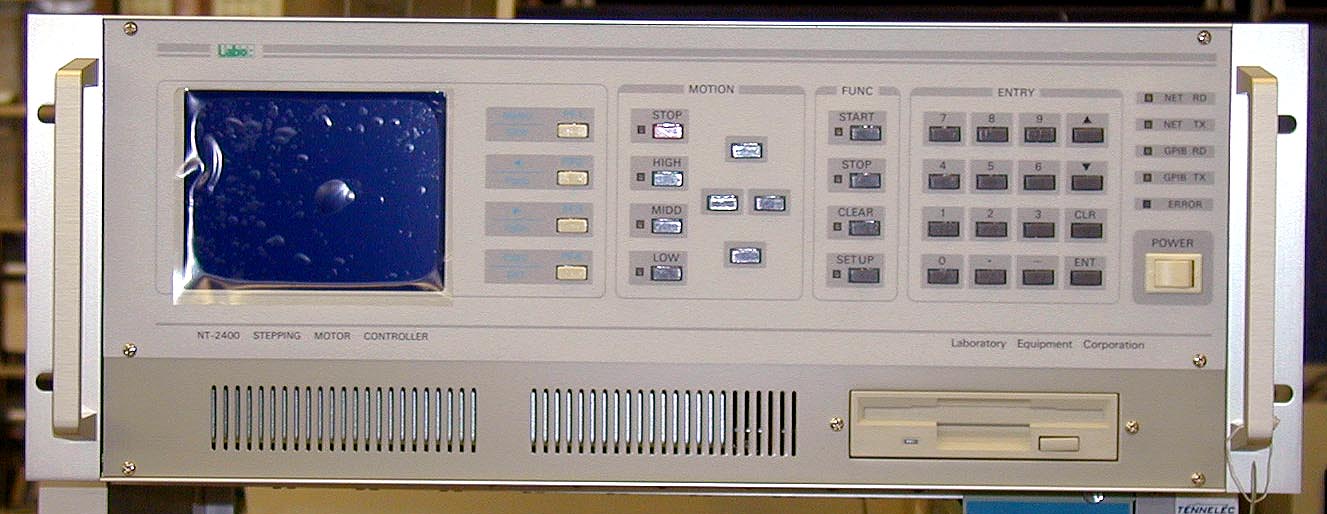

TNB-10, NT-2400 向け

















モータノンストップ、高速多元素同時マッピングソフト改良中
TNB-10専用



TNB-10ハードウェアでは、32元素まで同時マッピングを生成していましたが
多すぎるので、10元素同時マッピングにしました。
統計時な誤差が少ない条件の場合、最高連続測定は、一つの座標(セル)50msec程度まで
二次元スキャンして短時間に、最大10元素、最大マトリクス 1024×1024のマトリクスデータを生成します。


構成
TNB-10 本体装置 + 専用MCA + 4軸モーターコントローラー
X-ray,RBS,PIXE など、安価にシステムUP可能です。

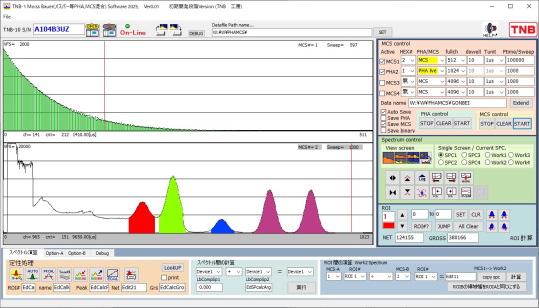

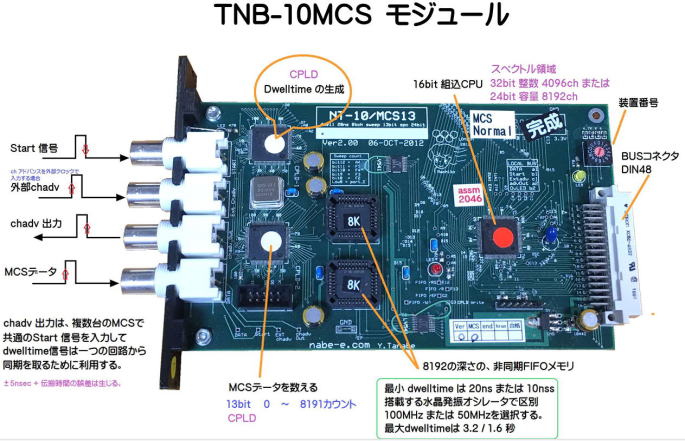

MCS マルチチャンネル・スケーラー




電子基板の解説を見る

現在の基本ソフトウェア取説を見る。

購入時に、測定に合わせた、二つのタイプを選択する
 Normal Type  通常のMCS測定法で、dwelltime毎に、カウント値を計数値に
 関係なく、出力する。
 1024ch測定で、最大Start周波数は200Hz程度
 2048ch測定で、最大Start周波数は100Hz程度
 4096ch測定で、最大Start周波数は 50Hz程度
 8192ch測定で、最大Start周波数は 25Hz程度
 TOF Type  MCSデータが入った時だけ、時間(X軸)データを出力する
 Mass分析なとの、Startからの時間情報でスペクトルを作成する
 Start信号周波数が高くても、データ収集能力が高い
 Start信号 100Hz 1024ch幅で 連続データ収集能力  1350kcps
 Start信号 100Hz 2048ch幅で 連続データ収集能力   670kcps
 Start信号 100Hz 4096ch幅で 連続データ収集能力    33kcps
 Start信号 100Hz 8192ch幅で 連続データ収集能力    16kcps


主な性能・機能

 spectrum size   256ch 512ch 1024ch 2048ch 4096ch 8192ch
 ch当たりの計数  24bit 約1600万カウント
 dwelltime  24bit 約1600万 (1〜999として時間単位を指定するのが分かりやすい)
 time unit  10nsec / 20nsec   μsec   mse
 1sweep 計数容量  0 〜 8182 カウント  / dowelltime に対する 1ch当たりの計数容量
 データ収集速度  最大 220000[cps] (220kcps)

 モジュール価格  1台 \300,000  ( 他に本体価格 20万から45万が必要 )
 Normal + TOF 同時購入の場合は、モジュールセット価格 \400,000
 ソフトウェアは、無償でサポート。

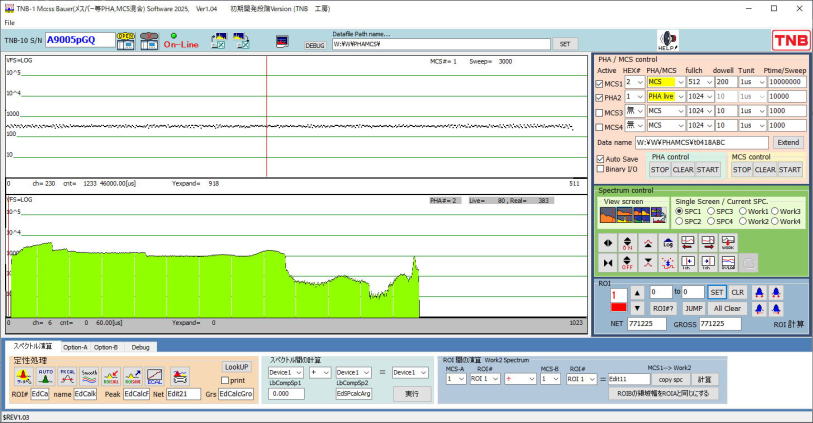

ソフトウェア
標準基本ソフト    \50,000 基本的な操作、ROIの設定、スペクトル間演算などの機能
 保存データは、Binary FIle、と CSV形式
ソフトウェアは、定期的に追加更新しています。
特注ソフトウェア  臨界実験、Mass分析等利用者の実験に則したソフトウェアの開発
 MCSと同時に、温度制御、読み取り、マグネット・レンズなどの制御
 TNB-10の他のモジュールとシンクロさせる測定など多彩


詳しい説明









 MCS-Lite


タイマースケーラー、MCS
  モニタリング

  dowelltime 0.1msec スローMCS 、
  無限ch測定も可能

  キッカーパルスを利用する
  半減期測定など

低価格

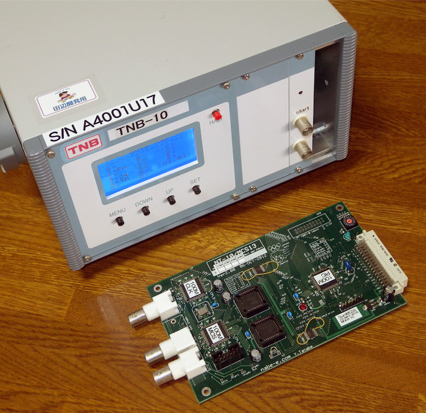

 TNB-10 MCS
モジュール価格 \400,000
  Dowelltime 10nsecからの高速MCS
  TNB-10本体へ組込むモジュール

臨界実験・TOFと様々な分野を
サポート

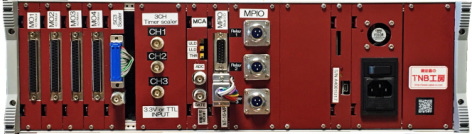

ポータブル7モジュール
ラックマウント15モジュール

様々なモジュールを組み合わせて
ユニークな測定器を構築します

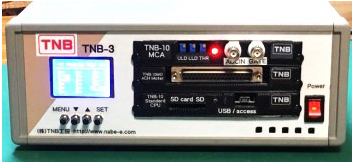

TNB-3
TNB-10のスリム版
モジュール2台または3台搭載します。
(写真は2台搭載用)




TNB-10のさらにコンパクト版

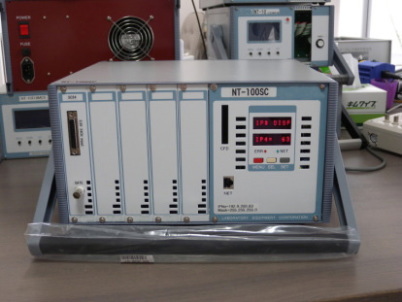

  TNB-100 SC



   ネットワーク型 24CH × n
   タイマースケーラーモジュール

  TNB-100本体へ組込むモジュール


TNB-10 TDC




時間分解能10nsec マルチストップTDC
   TNB-10本体へ組込むモジュール
Max 4096 stop/sweep
ポータブル7モジュール
ラックマウント15モジュール
様々なモジュールを組み合わせて
ユニークな測定器を構築します

 TNB-10 SC



  基本24CHタイマースケーラー × n システム

  TNB-10本体へ組込むモジュール
3CHタイマースケーラー \
150,000

様々なモジュールを組み合わせて
ユニークな測定器を構築します
 TNB-100 LIST-MCA

  マルチパラメータ専用

ポータブル 4パラメータ
ラックマウント 8パラメータ

  4CH 16bit DAC



イオンビームのXYスキャン
Qレンズ・スタビライザー制御
波形記憶再生機能などの豊富な機能

様々なモジュールを組み合わせて
ユニークな測定器を構築します
 8CH 16bit ADC



普通のADコンバータです。
様々なモジュールを組み合わせて
ユニークな測定器を構築します
 Event time Listmode




臨界実験などに利用するイベント型
マルチパラメータで
EIAラックマウントでMax14パラメータまで
   タイムリストモード測定用
   TNB-10 Listmode controllor
   Event Time List moduler
   10nsec分解能

  TNB-10MO 単体


   4CH パルスモータ制御コントローラー
   TNB-10本体へ組込むモジュール

最大4000pps<
標準5相モータで、8回転/秒
研究装置に特化したゆっくり回転します
様々なモジュールを組み合わせて
ユニークな測定器を構築します

 VFコンバーター/スケーラー
   NIM 2幅
 標準の8CHタイマースケーラー
  前段に 0-10V1MHz/2MHz/4MHz FVC
  入力は個別にVFC orスケーラーを選択
入力は、全CH共通GND


   VFコンバーター/スケーラー


  標準の8CHタイマースケーラー
  前段に 0-10V1MHz/2MHz/4MHz FVC
  入力は個別にVFC orスケーラーを選択
入力は、全CH共通GND

 TOF Time of Flight

  TOF-MCSを一台搭載の場合
  TNB−10汎用装置に
  10nsec TDCを搭載したシステム
  その他、 AD/DA, リレー接点制御など追加


 エネルギーEvent list mode

  1us 高速ADC+ListMemory
  最大8パラメータ 0.1us coinc
  TNB-100 inthernet interface
 TNB-10MO + MCA
  TNB-10本体装置とモジュール

   モータ制御 + MCA のセット

  Gonio 連動のEXAFS、二結晶分光
   試料回転と、エネルギー測定

  別途 モータドライバ装置が必要



 スリットコントロール
 Qレンズ、スタビライザDA制御
 90度マグネット精密コントロール(,mass)
 Laser同期、電子冷却制御パターン出力
 用途いろいろ



核反応制御、臨界反応等の収集
  実験内容に合わせたハードウェア価格


  TNB-10システムで構築
  核反応中性子加速器制御、各種I/O制御
  10ns高速MCS、エンドレス0.1msecからの
  モニタ測定(加速器励起等でアドバンス)
  核反応中性子データ収集まで自動化

  多彩な用途に対応
 TNB-10 二次元元素Mapping
   TNB-10本体装置とモジュール

  2D scnn + Z軸で、モータ無停止
   高速元素マッピング装置
   最大30元素同時マッピング

  別途 モータドライバ装置が必要

  Event time Listmode


   最大8パラメータ、リストモード測定用
   TNB-10 Listmode controllor

   Event Time List moduler
   10nsec分解能

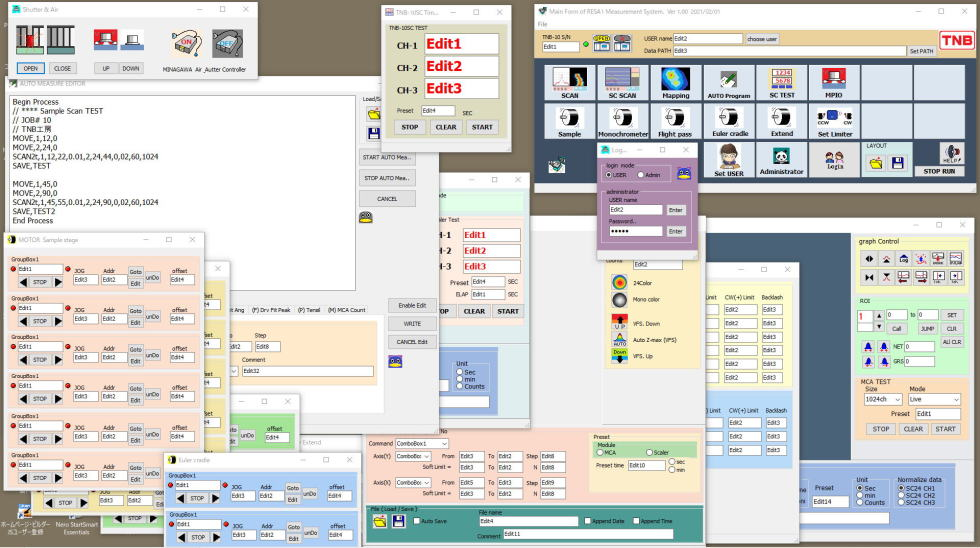

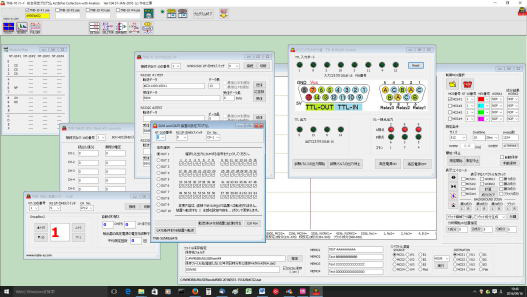

一般的な測定用のソフトウェアの開発は


無償ソフトでも十分な実験に対応出来ます

購入前に、御検討ください。


 安価に環境モニタリング

  MCS−LiteのEndless MCSを利用
  0.01secからのプリセット
  日時、時分秒、計数データ1,2
  環境モニタリングに特化した
ソフトウェア付

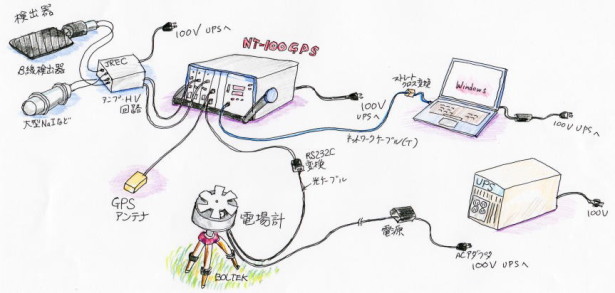

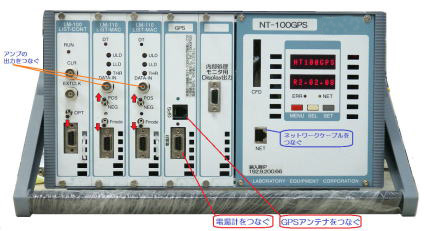

 TNB-100マルチパラメータ

   ListController
    ListMCA
    GPS modulse + アンテナ

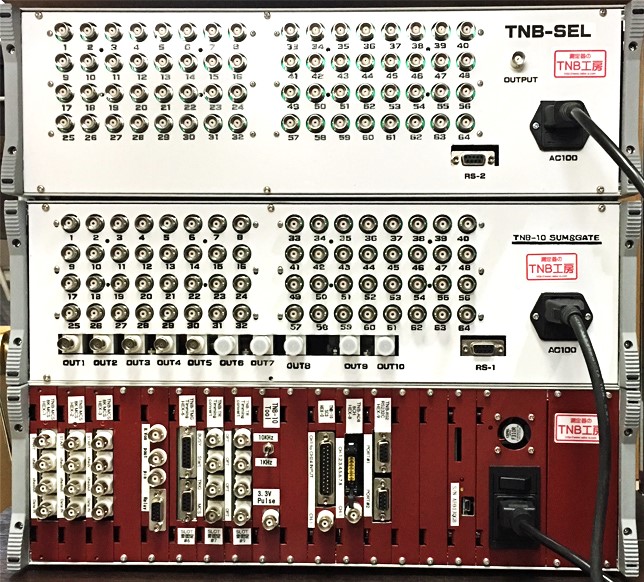

SUM & GATE

   ロジック入力(検出器信号など)
   64個から、任意の信号をSUM
   して、最大10個の出力へ
   割り付けて出力する

  大多数の検出器からの計数データを
   SUMして、振り分ける装置
  0.1usからのロジック信号
  SUM-GATEの組み合わせはPCソフトから


  MCA-Lite シリーズ


  MCA-Liteシリーズ共通ソフトに、
   モニタリング用、連続測定の機能




  TNB-10マルチパラメータ

   List Controller
   List MCA



  FAST-NIM to TTL
   NIM信号をTTLへ変換
   8CH,16CHがあり
   組込みケースは自由。




   TNB-100 SC

  ネットワーク型 24CH × n
  タイマースケーラー

  筐体を含むシステム価格

2CH FAST-NIM to TTL
   NIM信号をTTLへ変換
外部5V ACアダプタ付

当社ロジックパルス入力製品の付属

  ビーム量監視・侵入監視

   指定したビーム計数値で、リレー駆動
   レーザセンサで立入りでリレー駆動
   パトランプ警告
   など実験中の安全サポート


TNB-10MO + スケーラー

TNB-10本体装置とモジュール

   モータ制御 + スレーラーのセット

  X線 θ-2θ軸ディフラクト曲線測定
  別途 モータドライバ装置が必要
